產品名稱：棒條閥
一、概述
根據建材、礦山、冶金等行業對中小型固體、塊狀物料的輸送控制，給料等工藝的需要而研制的一種新型閥門，適用于<50mm物料控制
二、結構特點
該閥結構簡單。易操作、無卡陽、克服了平板閘閥因物料顆粒大所造成啟閉力大甚至關不進去的缺點由于該閥采用單根棒條操作，因而操作方便，靈活、整體結構為優質鋼焊接，剛性好、不變型使用壽命長、無需維修、是中小型品狀、塊狀物料控制的理想設備。
三.工作原理
本閥主要由框架、棒條組成，當棒條插入框架上，則一組棒條組成一平行柵板、將塊狀物料阻擋在閥門一側，若抽出一條則檐板出現一條較大的空隙。物料就可以從該空陳進入閥門的另一側，抽出棒條的多少應有工藝流程的需要來決定。

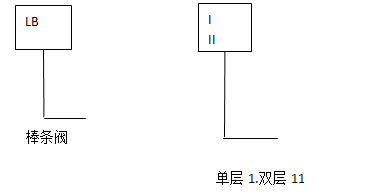

四、型號編制說明
五、主要性能指標
| 適用介質 | Φ50mm以下的顆粒物料 |
| 適用溫度('C) | ≤350 |
六、主要參數和連接尺寸
| 規格 | A×A1 | B×B1 | C×C1 | L | H | H1 | n-Φ | 重量kg |
| 300×300 | 390×390 | 350×350 | 300×300 | 800 | 120 | 140 | 8-Φ14 | 173 |
| 400×400 | 490×490 | 450×450 | 400×400 | 1000 | 120 | 140 | 12-Φ14 | 256 |
| 500×500 | 610×610 | 560×560 | 500×500 | 1200 | 140 | 160 | 16-Φ18 | 385 |
| 600×600 | 710×710 | 660×660 | 600×600 | 1400 | 140 | 160 | 16-Φ18 | 550 |
| 700×700 | 820×820 | 770×770 | 700×700 | 1600 | 160 | 180 | 20-Φ18 | 790 |
| 800×800 | 920×920 | 870×870 | 800×800 | 1800 | 160 | 180 | 20-Φ18 | 892 |
| 900×900 | 1030×1030 | 972×972 | 900×900 | 2000 | 160 | 180 | 24-Φ123 | 1077 |
| 1000×1000 | 1130×1130 | 1068×1068 | 1000×1000 | 2200 | 160 | 180 | 24-Φ123 | 1338 |
| 1100×1100 | 1240×1240 | 1183×1183 | 1100×1100 | 2500 | 180 | 200 | 28-Φ123 | 1671 |
| 1200×1200 | 1340×1340 | 1280×1280 | 1200×1200 | 2700 | 180 | 200 | 32-Φ123 | 2089 |
